753/754/750 Okuliarnik – Roco H0 Plux22
Zvuková ukážka
Informácie o projekte

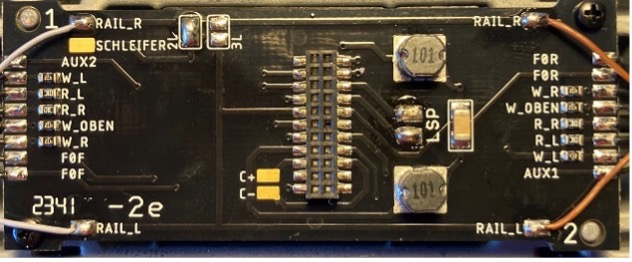

- Zvukový projekt je optimalizovaný pre model Roco s konektorom Plux22, DPS číslo náhradného dielu 149974.
- Zvukový projekt je určený pre zvukové 16 bitové dekodéry radu MS.
- Odporúčaná minimálna verzia softvéru pre dekodér je 5.5.
- Dekodér má nastavenú základnú adresu 3.
- Reset je možné vykonať nastavením CV8 = 8.
Priradenie funkcií
Zmena mapovania funkcií a úprava nastavení CV je možná.
-
F0 Pozičné biele svetláOvplyvnený funkčný výstup: FA0v, FA0rSmerovo závislé
-
F1 Červené svetláOvplyvnený funkčný výstup: FA1, FA2Smerovo závislé
-
F2 Rezerva na svetláOvplyvnený funkčný výstup: FA5, FA6Smerovo závislé
-
F3 Posunovací režimOvplyvnený funkčný výstup: FA0v, FA0r, FA1, FA2, FA3, FA4, FA5, FA6
- rozsah rýchlostí znížený na ½
- redukuje časy rozbehu / brzdenia na ¼ CV3 a CV4
- vypne červené svetlá, ak sú zapnuté
- vypne reflektor, ak je zapnutý
- pri rozbehu spustí krátku trúba
-
F4 Trúba krátka
-
F5 VýbehZvuk voľnobehu bez ohľadu na nastavenú rýchlosť
-
F6 Rozbeh motora do max. otáčokNezávislé na nastavenej rýchlosti, aj pri státi
-
F7 Trúba dlhá
-
F8 Zvuk zapnúť/vypnúťMotor zapnúť/vypnúť
-
F9 Nepoužité
-
F10 Píšťala krátka
-
F11 Píšťala dlhá
-
F12 Zvesenie šrobovky
-
F13 Zavesenie šrobovky
-
F14 Pieskovanie
-
F15 Píšťala výpravcu nováVýzva na pohotovosť
-
F16 Píšťala výpravcu staráVýzva na pohotovosť, odchod
-
F17 Kompresor
-
F18 Nepoužité
-
F19 Škrípanie kolies v oblúku
-
F20 Staničné hlásenie
-
F21 Staničné hlásenie
-
F22 Staničné hlásenie
-
F23 Staničné hlásenie
-
F24 Staničné hlásenie
-
F25 Staničné hlásenie
-
F26 Stlmenie zvukov
-
F27 Znižovanie hlasitosti
-
F28 Zvyšovanie hlasitosti
Nastavovanie max. rýchlosti
Nastavovať max. rýchlosť odporúčame cez CV57, nie cez CV5. Nastavovanie max. rýchlosti cez CV5 môže spôsobiť zmenu rozsahu zvukov. Nastavenia času zrýchlenia CV3 a času spomaľovania CV4 nie sú nastavením max. rýchlosti cez CV57 ovplyvnené.
Posunovací režim
Pri posunovacom režime sa zapnú pravé pozičné svetlá na oboch stranách modelu (tzv. pravé biele do kríža). Ak nie je táto funkcionalita požadovaná, je možné ju vypnúť nastavením CV37 = 0. Pre opätovné zapnutie nastavte CV37 = 243.
Zapnutie režimu taktiež vypne červené svetlá, ak sú zapnuté. Ak nie je táto funkcionalita požadovaná, je možné ju vypnúť nastavením CV430 = 0. Pre opätovné zapnutie nastavte CV430 = 3.
Zapnutie režimu taktiež vypne reflektor, ak je zapnutý. Ak nie je táto funkcionalita požadovaná, je možné ju vypnúť nastavením CV37 = 51. Logika DPS žiaľ bude zapínať reflektor v nesprávnom smere jazdy. Pre opätovné zapnutie nastavte CV37 = 243.
Režim redukuje časy rozbehu a brzdenia na ¼ nastavenia v CV3 a CV4, ak táto funkcionalita nie je požadovaná, je možné ju vypnúť nastavením CV124 = 16. Je možná úplná deaktivácia časov zrýchlenia a brzdenia nastavením CV124 = 19.
Ak funkcionalita posunovacieho režimu nie je požadovaná, je možné ju vypnúť nastavením CV124 = 0.
Štandardné nastavenie posunovacieho režimu v projekte je CV124 = 18.
V posunovacom režime sa pri každom rozbehu spustí krátka trúba. Táto funkcionalita je riešená scriptom.
Pre spustenie krátkej trúby musia byť splnené tri podmienky:
- Musí byť zapnutá samotná funkcia cez F3.
- Musí byť zapnutý zvuk motora cez F8.
- Model sa musí rozbiehať z nulovej rýchlosti.
Nastavenie CV837 = 8 vypne túto funkcionalitu, štandardné nastavenie CV837 = 0.
F5 Výbeh vs F6 Rozbeh motora do max. otáčok
Ak sú zapnuté obe funkcie, platí výbeh.
Kompresor
V projekte sú riešené dve verzie spúšťania kompresoru, obe sú riešené scriptom:
Náhodné spúšťanie kompresoru, ktoré je podmienené zapnutím zvuku motora cez F8. Toto sa vypne zapnutím kompresoru cez F17.
Zapnutie kompresoru cez F17. Je podmienené zapnutým F8 a nulovou rýchlosťou.
Nastavenie CV837 = 1 vypne možnosť spúšťania kompresoru cez F17.
Nastavenie CV837 = 2 vypne náhodné spúšťanie kompresoru.
Nastavenie CV837 = 3 vypne obe možnosti, štandardné nastavenie CV837 = 0.
Škrípanie kolies v oblúku
Škrípanie kolies v oblúku je riešené scriptom, pre spustenie musí byť splnených niekoľko podmienok:
- Musí byť zapnutá samotná funkcia cez F19, musí byť zapnutý zvuk motora cez F8.
- Zvuk sa nespustí pri veľmi pomalej jazde, nastavená rýchlosť musí byť viac ako 14 (z rozsahu rýchlostí 0 – 126).
- Zvuk sa nespustí pri rýchlej jazde, nastavená rýchlosť musí byť menej ako 100 (z rozsahu rýchlostí 0 – 126).
Nastavenie CV837 = 4 vypne škrípanie kolies v oblúku, štandardné nastavenie CV837 = 0.
Užívateľské nastavenie rozloženia funkcií
Je možné užívateľské nastavenie rozloženia funkcií cez CV400 – CV428. Projekt ho pre svoje potreby nepoužíva.
Reset dekodéru
Môže sa stať, že pri nastavovaní dekodéru spravíte chybu, ktorú už neviete opraviť alebo sa v nastavovaní stratíte. V tomto prípade odporúčame, vykonať reset dekodéru. Pre reset dekodéru naprogramujte CV8 = 8. Toto naprogramovanie vykoná reset na nastavenia zvukového projektu.
Základné nastavenia CV v projekte
- CV3 = 16
- CV4 = 14
- CV5 = 1
- CV6 = 1
- CV33 = 1
- CV34 = 2
- CV35 = 12
- CV36 = 0
- CV37 = 243
- CV38 = 0
- CV39 = 0
- CV40 = 0
- CV41 = 0
- CV42 = 0
- CV43 = 0
- CV44 = 0
- CV45 = 0
- CV46 = 0
- CV57 = 125
- CV61 = 97
- CV105 = 145
- CV106 = 5
- CV124 = 18
- CV125 = 88
- CV126 = 88
- CV127 = 89
- CV128 = 90
- CV129 = 88
- CV130 = 88
- CV131 = 88
- CV132 = 88
- CV190 = 100
- CV191 = 50
- CV254 = 3
- CV255 = 6
- CV256 = 2
- CV266 = 64
- CV374 = 5
- CV339 = 6
- CV340 = 6
- CV395 = 130
- CV396 = 27
- CV397 = 28
- CV430 = 3
- CV432 = 193
- CV434 = 194
- CV436 = 130
- CV438 = 5
- CV440 = 6
- CV836 = 1
- CV837 = 0
Čísla zvukových vzoriek
„Script" znamená, že príslušný zvuk je použitý v scripte, mimo bežného použitia v rámci CV. Číslo zvuku je tu uvedené pre prípadné samostatné použitie zvuku pri vypnutom scripte.
